Локатори арматури та вимірювачі захисного шару

Можливість виявлення елементів арматури та інших підповерхневих металевих об’єктів вкрай необхідна в будівництві, обслуговуванні та ремонті будівель та споруд.

Контакт інструменту з металевим об’єктом не тільки веде до пошкодження інструменту, але також може серйозно послабити конструкцію внаслідок руйнування арматури.

Результатом цього будуть структурні пошкодження та виникнення вогнища корозії внаслідок часткового руйнування бетону.

Перед будь-яким поточним ремонтом дуже важливо визначити розташування, орієнтацію та глибину залягання підповерхневих металевих конструкцій.

Товщина захисного шару бетону – дуже важливий показник при зведенні або обстеженні будь-якої споруди. Сьогодні вимірювач захисного шару Elcometer 331 є найкращим приладом цього класу.

Детектори арматури

Розроблено спеціально для визначення розташування та орієнтації арматури та інших підповерхневих металевих об’єктів.

Вимірювачі захисного шару бетону.

Розроблено для визначення товщини шару бетону в певній точці над арматурою та іншими підповерхневому металевими конструкціями.

Таким чином, крім функцій детектора арматури (див. вище) прилад визначає розміри та глибину залягання об’єкта, а з додатковим глибинним зондом дозволяє визначати глибинні об’єкти під верхнім шаром (шарами) арматури.

Вимірювач захисного шару бетону Elcometer 331 (Англія)

Вимірювач захисного шару бетону Elcometer Protovale 331 являє собою переносний прилад, призначений для швидкого та точного визначення місцезнаходження, напрямки, розмірів і глибини залягання арматури та інших металевих об’єктів.

Поставляється в чотирьох варіантах: Модель B (базовий рівень), Модель BН (базовий рівень з визначенням корозії арматури), Модель SН (середній рівень з визначенням корозії арматури), МодельТН (вищий рівень з визначенням корозії арматури).

Всі версії приладу обладнані легким у використанні графічним інтерфейсом, керованим за допомогою меню, яке допомагає користувачеві при настройці приладу і в процесі проведення вимірювань. Для даного приладу поставляється повний асортимент взаємозамінних пошукових головок:

• стандартна;
• вузьконаправлена;
• глибинного пошуку;
• глибинний буровий зонд (визначення арматури під верхніми її шарами).

Пошукові головки мають клавіатуру, яка дозволяє здійснювати віддалене керування приладом.

Визначення корозії арматури

Останні модифікації даного приладу – моделі ВН, SН, ТН є в своєму роді унікальними, тому що об’єднали в собі функції, які раніше виконували абсолютно різні пристрої.

Ці прилади, крім того що є повноцінними вимірювачами захисного шару, можуть визначати ризик виникнення корозії арматури за допомогою спеціальних електродів.

Принцип методу відомий досить давно; на такому ж принципі працює, наприклад, відомий прилад CANIN швейцарської фірми Proseq.

Але в даному випадку компанія Elcometer об’єднала два прилади в один, зберігаючи найвищу якість!

Прилад може комплектуватися двома типами електродів:

1. мідь/сульфат міді
2. срібло/хлорид срібла

Перший є досить універсальним; другий використовується в умовах сольового (хлоридного) забруднення, наприклад, при обстеженні морських конструкцій. Електроди не вимагають дозаправки реактивами та технічного обслуговування протягом 5 років.

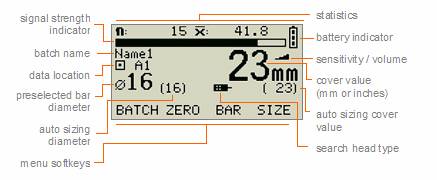

Прилад моделі ТН має пам’ять на 240 000 вимірювань, можливість представлення результату в графічному вигляді на екрані приладу (див. Рис.), обмін даними з комп’ютером зі створенням звіту про виконану роботу та багато інших особливостей, що робить його на даний момент найкращим в світі приладом подібного класу.

Можливості пошукових головок:

• стандартна головка підходить для виконання більшості завдань;
• вузьконаправлена використовується для роботи на ділянках, де арматурні прути розташовані дуже близько один до одного – в кутах, стиках, з’єднаннях арматури;
• глибокого пошуку – для визначення на глибині до 180 мм, причому мінімальна глибина визначення більше, ніж у стандартної (див. таблицю).

(крок між прутами для точного визначення повинен бути в 1,5 рази більше величини захисного шару)

Глибинний буровий зонд дозволяє дістатися до наступних за верхнім шарів арматури, чого не можна зробити пошуковими головками, та глибоко лежачих металевих об’єктів.

Коротка версія має довжину 400 мм, плюс зона сканування 45-90 мм, таким чином, дозволяє заглибитися до 400 мм всередину конструкції; довга версія має довжину 1000 мм (правда, дещо більший діаметр).

Використання цих інструментів передбачає буріння свердловин діаметром 20 – 25 мм.

Вага приладу (включаючи стандартну пошукову головку) – 1,54 кг.
Розміри: 230мм х 130мм х 125мм.
Робоча температура: 0 ° С – 50 ° С (робота поза даного температурного діапазону можлива, але залежить від умов навколишнього середовища).

Живлення: Li-Ion акумулятор 7,4 в, термін роботи до 32 годин безперервного використання. Зарядка акумулятора можлива як усередині приладу, так і окремо від нього, що значно економить час при виконанні великого обсягу робіт (при наявності запасного акумулятора).

Комплект поставки приладу моделі В (базова версія без визначення корозії) містить все необхідне для початку роботи – прилад, стандартна пошукова головка, кабель головки, акумулятор, зарядний пристрій, навушники, футляр з плечовим ременем, інструкція.

Для приладів моделей ВН, SН, ТН пошукові головки та електроди замовляються додатково – в комплекті поставки їх немає.

Додатково замовляються також:

• калібрування (відкалібровувається прилад разом з головкою або електродом в країні виробника за стандартами ЄС);
• калібрувальний блок для періодичної перевірки оператором пошукових головок;
• подовжувач пошукової головки (маніпулятор);
• модернізація (апгрейд) до більш високої версії;
• кабелі та інші приналежності.

Принципові відмінності різних моделей приладу:

1. модель В – базовий набір функцій:

• визначення орієнтації та глибини залягання арматури;
• один тип звукового сигналу;
• відсутність пам’яті даних.

2) модель ВН – те ж саме плюс визначення корозії.

3)  модель SН – те ж саме плюс:

• автоматичне та ортогональное визначення арматури;
• три способи визначення, відповідно – 3 типу звукового сигналу, а саме:
  • Locate (звук змінюється в залежності від близькості до об’єкту);
  • Undercover (звук з’являється в місцях, де захисний шар менше мінімуму, встановленого оператором);
  • MaxPip (одиночний звуковий сигнал в момент найменшої відстані між пошукової головкою та віссю арматурного прута).
• пам’ять на 1000 визначень;
• можливість завдання мінімальної та максимальної величини захисного шару (межі);
• програмне забезпечення для зв’язку з РС;
• можливість статистичного аналізу.

4) модель ТН – те ж саме плюс:

• пам’ять на 240 000 вимірювань;
• картування поверхні в двох вимірах;
• графічне зображення досліджуваної ділянки з масштабуванням;
• запам’ятовування дати, часу та приміток по кожному виміру.

Зверніть увагу, що основні характеристики, описані вище – глибина вимірювання, взаємозамінність пошукових головок і т.д. У ВСІХ ПРИЛАДІВ ОДНАКОВІ.

Споріднені продукти

• локатори арматури Elcometer 100 і Elcometer 120;
• локатор арматури, штифтів, дротяної обв’язки з можливістю визначення нержавіючої сталі Elcometer 130;
• локатор арматури, штифтів, дротяної обв’язки з можливістю визначення нержавіючої сталі та приблизними визначенням захисного шару Elcometer 150;
• металошукачі для грунту та деревини;
• виявителі кабелів.

Детектор арматури в бетоні Elcometer P100

Elcometer P100 являє собою легкий у використанні, надійний та економічний прилад, розроблений для визначення розташування та орієнтації арматурних прутків, металевих газових і водопровідних труб.

Об’єкти з м’якою та нержавіючої сталі також можуть бути виявлені при використанні опціональної пошукової головки (200 мм).

Elcometer P100 поставляється в переносному футлярі з ABS пластмаси з 100-мм пошукової головкою та батареями.

Швидкий та точний прилад подає гучний аудіо сигнал при виявленні точного місця розташування арматурного прутка.
Направлене поле дозволяє розрізняти між вертикально та горизонтально розташованими прутами (див. малюнок)

Немає необхідності обнуління – на роботу приладу не впливає вологість, зміни температури та електричні перешкоди.

Діпазон виявлення одного арматурного прутка:

Комплектация:

Детектор арматури в бетоні Elcometer P120

Elcometer P120 – простий та швидкий метод визначення розташування арматури в бетоні і інших матеріалах. Дає інформацію про розташування арматури та приблизну оцінку величини захисного шару при відомому розмірі арматури.

Комплектується різними пошуковими головками для різних глибин виявлення. Чітко розрізняє вертикальну та горизонтальну арматуру; не вимагає установки нуля в процесі роботи; може використовуватися з глибинним зондом для виявлення об’єктів, що глибоко залягають (аналогічно измерителю захисного шару). Навушник для роботи в шумних умовах.

Діапазон виявлення одного арматурного прутка:

Комплектація:

Детектор дротової обв’язки та штифтів Elcometer P130

Elcometer P130 швидко та точно визначає дротові обв’язки з м’якої низьковуглецевої сталі або нержавіючої сталі, цвяхи штифти та інші об’єкти, будучи надзвичайно універсальним інструментом.

Прилад невеликої ваги та розміру в міцному корпусі та зручному шкіряному футлярі, укомплектований добре захищеними удароміцними пошуковими головками.

Має вбудований динамік і гніздо для підключення навушників. Управляється однією кнопкою, тому робота на драбині не складе для Вас труднощів.

Чіткий звуковий сигнал лунає, коли об’єкт знаходиться точно по центру пошукової головки. Не потребує встановлення нуля, нормально функціонує при будь-яких погодних умовах.

Детектор дротової обв’язки та арматури Elcometer P150

Цей прилад є більш потужним та універсальним. Комплектується трьома пошуковими головками та дозволяє визначати не тільки вищеназвані об’єкти, але і мідь, бронзу, різні типи сталей, арматуру та ін.

Придатний також для пошуку проводки в штукатурці. Одним натисканням кнопки можна встановлювати режим виявлення кольорових металів/нержавіючої сталі, виявлення тільки чорних металів або режим суцільного виявлення.

Глибина виявлення для чорних металів до 130 мм, для нержавіючої сталі та інших – до 80 мм (при використанні пошукової головки 150 мм).

Всі прилади мають аналогові індикатори. Внутрішня пам’ять відсутня. Про величину захисного шару можна судити лише приблизно. Діапазон визначення кольорових металів і нержавіючої сталі в зв’язку з їх електромагнітними властивостями значно менше, ніж у сталі.
